滿足2016版《煤礦安全規程》的液壓站
發布時間：2018-01-24來源：公司新聞點擊：8951
滿足2016版《煤礦安全規程》第425條:
“安全制動必須有并聯冗余的回油通道”的液壓站

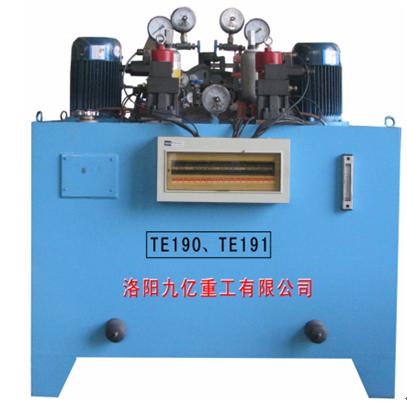

TE190/TE191液壓站完全滿足2016版《煤礦安全規程》第425條的“安全制動必須有并聯冗余的回油通道”要求。
一、基本參數：
額定壓力：7Mpa
油泵油壓：14Mpa
殘 壓：≤0.5Mpa
油泵排量：14升/分
工作油溫：15℃—65℃
用油牌號：N32#抗磨液壓油（冬季）
N46#抗磨液壓油（夏季）
比例調壓裝置允許***大輸入電流：800mA
電機功率/轉速：2.2KW/1400R
二、主要特點
1、A、B兩個出油管的回油通道均采用冗余設計，大大提高了系統安全制動時的可靠性
2、執行電磁閥統一規格，均為DC24V，可互換；
3、完全獨立的兩臺泵站系統及二級制動系統；
4、所有零部件臺面安裝，便于維修。
三、工作原理
TE190、TE191液壓站，為兩套獨立工作系統，其中主要包括有：電機，油泵，粗過濾器，精濾器，電液調壓裝置，兩套完全獨立的系統，一套工作，一套備用，經一開關簡便轉換。

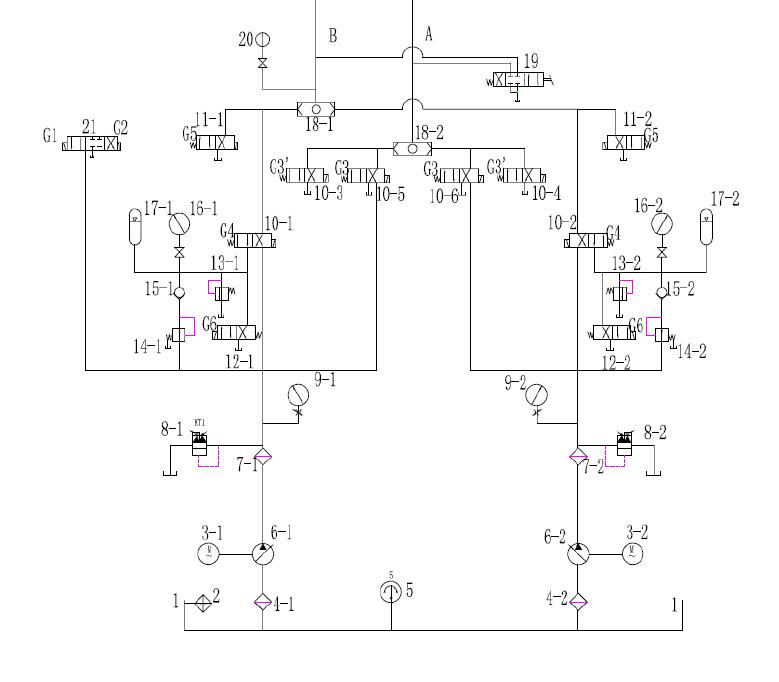

A、B兩個出油管的回油通道均采用并聯的冗余設計，A管通過G3和G3’閥回油，B管通過G5和G6回油，完全滿足2016年版的《煤礦安全規程》第425條關于“安全制動必須有并聯冗余的回油通道”的規定，大大提高了系統安全制動時的可靠性。因而具有較高的使用連續性（詳見工作原理圖1-1）。
工作聯鎖表：
電磁閥 工作狀態 | G1 | G2 | G3 | G3’ | G4 | G5 | G6 | |
正常工作 | - | - |
| - |
|
| - | |
井中緊急制動 | - | - | - |
| - | 延時- | 延時 | |
井口緊急制動 | - | - | - |
| - | - |
| |
離合器 狀態 | 打開 |
| - | - |
| - | - | - |
固定滾筒轉動 |
| - |
| - | - | - | - | |
合上 | - |
| - |
| - | - | - | |
